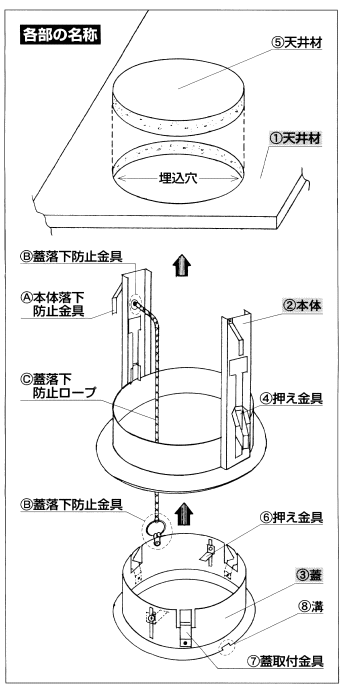

〔機器の取付け方〕
　

1．�@天井材に埋込穴（φ175±2）を開ける。

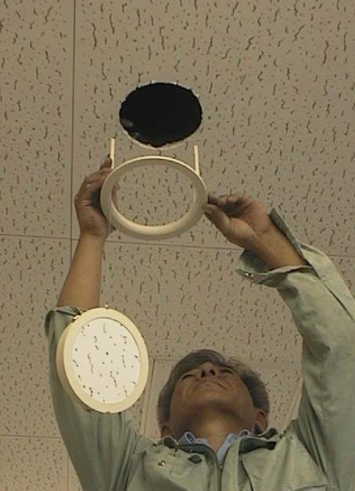

2．�A本体を埋込穴に挿入し、�C押え金具にて本体を固定する。

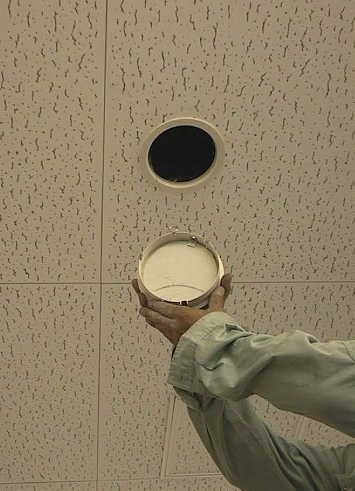

3．�B蓋を�A本体にはめ込みます。�B蓋の内部に�D天井材をはめ込み、�E押え金具にて固定する。ただし、�D天井材は�B蓋の内径とする。

●ダウンライトカッター使用の場合、ゲージを（φ147±1）として下さい。

●手動で切る場合は（φ142±1）として下さい。

〔備考〕

�B蓋を開ける時には、ドライバーを�G溝に差込んで�B蓋を起こして下さい。ただし無理やり力を加えると破損や、落下のおそれがあります。

目印シールを�B蓋の中央に取付すれば便利です。

〔器具の特徴〕

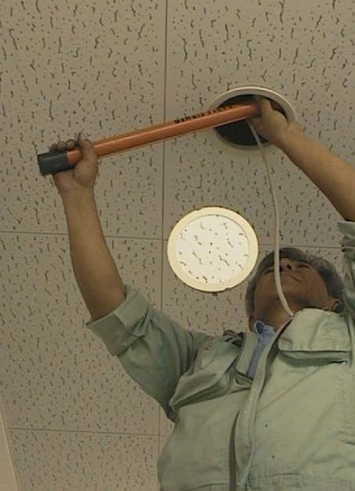

天井裏の入線、配線が天井工事完了後にできる。器具取付及び入線、配線が一括にでき、電気工事が容易にできる。
　　　工期短縮→工費低減→作業が安全

強電、弱電の配線全て、天井裏インペイ配線ができる。

増設配線が、天井裏インペイ配線ができる。

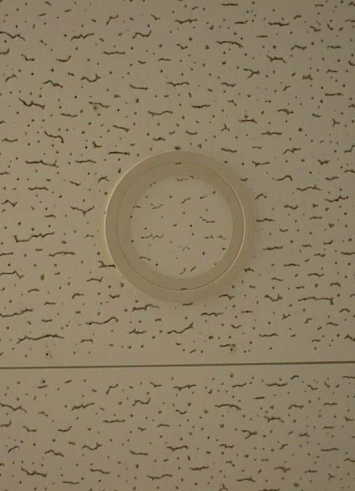

仕上りが良い（体裁が良い）。

取付が簡単で専門業者は不要。

従来の点検口（450、600）は不要。

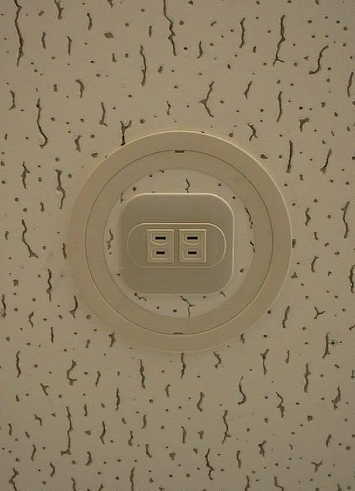

空調、給排水その他設備全般の設備工事に於いて入線口、操作口、点検口、挿入口など、目的に応じた使用ができる。
